Descripción de Producto

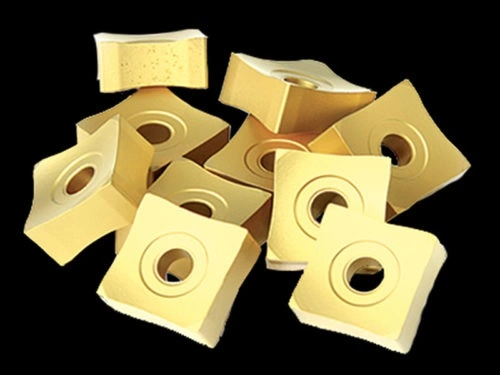

Insertos Scarfing externos herramientas para el tubo de soldadura de alta frecuencia de decisiones:
AplicacióN:
Inserta el tubo exterior scarfing para mecanizado
El interior de desbarbado scarfing inserta:Desbarbado de los tubos para obtener los mejores resultados de los productos finales
La pieza de material:Acero inoxidable, hierro fundido...
Revestimiento:PVD/ECV
La especificacióN estáNdar y mecanizado de rango:
| Los bordes externos Scarfing Inserts-Six | ||||||
| CóDigo de artíCulo | ΦI.C | S | Un° | ΦD | La gama mecanizado (Mm) (pulgadas) | |
| H-R9.0 (DET-3) | 25 | 4.76 | 18 | 5.1. | 9-15 | 5/8''. |
| H-R13 (DET-5) | 25 | 4.76 | 18 | 5.1. | 15-23 | -7/8 de 5/8''''. |
| H-R17 (DET-7) | 25 | 4.76 | 18 | 5.1. | 23-32 | 7/8''-1.1/4''. |
| H-R21 (DET-8) | 25 | 4.76 | 18 | 5.1. | 32-41 | 1.1/4''-1.5/8''. |
| H-R28 (DET-9) | 25 | 4.76 | 18 | 5.1. | 41-51 | 1.5/8''-2''. |
| H-R38 (DET-10) | 25 | 4.76 | 18 | 5.1. | 51-73 | 2''-2.7/8''. |
| H-R48 (DET-11) | 25 | 4.76 | 18 | 5.1. | 73-92 | 2.7/8''-3.5/8''. |
| H-R60 (DET-12) | 25 | 4.76 | 18 | 5.1. | 92-118 | 3.5/8''-4.5/8''. |
| Los bordes externos Scarfing Inserts-Four | ||||||
| CóDigo de artíCulo | Filo Longitud(mm) | S | ΦD | R | La gama mecanizado (Mm) | |
| SPUB-63A | 19 | 4.76 | 5.1. | 9 | ≤18 | |
| SPUB-63B | 19 | 4.76 | 5.1. | 13 | ≤23 | |
| SPUB-63C | 19 | 4.76 | 5.1. | 15 | ≤30 | |
| SPUB-63D | 19 | 4.76 | 5.1. | 20 | ≤38 | |
| SPUB-63E | 19 | 4.76 | 5.1. | 25 | ≤48 | |
| SPUB-63F | 19 | 4.76 | 5.1. | 33 | ≤62 | |
| SPUB-63G | 19 | 4.76 | 5.1. | 45 | ≤86 | |
| SPUB-63H | 19 | 4.76 | 5.1. | 55 | ≤106 | |
| SPUB-63I | 19 | 4.76 | 5.1. | 65 | ≤126 | |
| SPUB-63G | 22 | 4.76 | 5.1. | 45 | ≤80 | |
| SPUB-63H | 22 | 4.76 | 5.1. | 50 | ≤90 | |
| SPUB-63I | 22 | 4.76 | 5.1. | 60 | ≤110 | |
| SPUB-63J | 22 | 4.76 | 5.1. | 75 | ≤140 | |
| SPUB-63K | 22 | 4.76 | 5.1. | 85 | ≤160 | |
| SPUB-63L | 22 | 4.76 | 5.1. | 100 | ≤190 | |
| SPUB-63M | 19 | 4.76 | 5.1. | 0 | Cualquier | |
| Insertos Scarfing SNMX1507 OD. | ||||||
| CóDigo de artíCulo | Filo Longitud(mm) | S | D | R | La gama mecanizado (Mm) | |
| SNMX1507-R15. | 15.9 | 8 | 5.1. | 15 | 15-20 | |
| SNMX1507-R20 | 15.9 | 8 | 5.1. | 20 | 20-25 | |
| SNMX1507-R25 | 15.9 | 8 | 5.1. | 25 | 25-30 | |
| SNMX1507-R30 | 15.9 | 8 | 5.1. | 30 | 30-35 | |
| SNMX1507-R35 | 15.9 | 8 | 5.1. | 35 | 35-40 | |
| SNMX1507-R40 | 15.9 | 8 | 5.1. | 40 | 40-50 | |
| SNMX1507-R50 | 15.9 | 8 | 5.1. | 50 | 50-60 | |
| SNMX1507-R60 | 15.9 | 8 | 5.1. | 60 | 60-90 | |
| SNMX1507-R70 | 15.9 | 8 | 5.1. | 70 | 90-110 | |
| SNMX1507-R80 | 15.9 | 8 | 5.1. | 80 | 110-130 | |
| SNMX1507-R100 | 15.9 | 8 | 5.1. | 100 | 130-170 | |
